EJECTOR
Advantage
에너지 절감
- 버려지는 저온 증기를 공정 열원으로 재사용 가능
- 증발기나 농축기 등에서 열 효율 향상(연료비 절감)
친환경적 운영
- 폐증기 활용으로 Co2 배출량 감소
- 온실가스 저감 및 친환경 설비 인증 대응 가능
설치와 운전이 간편
- 기존 증발기 및 스팀 네트워크에 간단하게 통합가능
- 안정적인 무인 운전 가능
다양한 산업 분야에 적용 가능
- 식품, 제약, 화학, 정유, 제지, 해수담수화 등 다양한 산업분야에 적용가능
- 고진공, 고온, 부식 환경에서도 안정적 운전 가능
투자 대비 효율 우수
- 초기 투자비가 낮고 에너지 절감 효과가 즉각적
- 특히 스팀 비용이 높은 플랜트 일수록 빠른 초기 투자비용 회수 가능
How it works

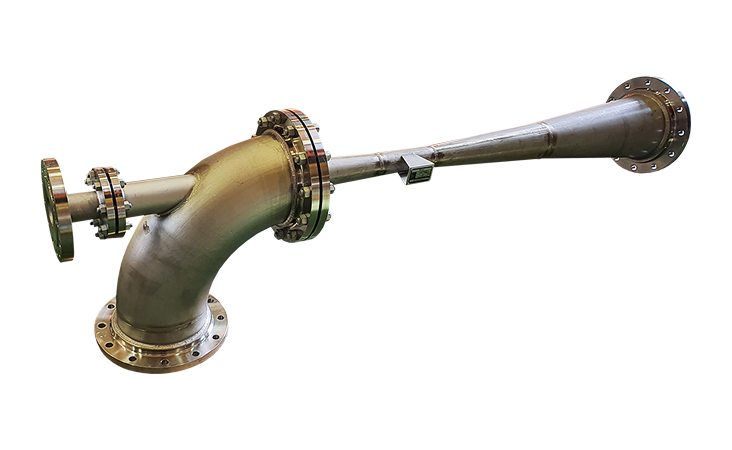

THEMAL VAPOR RECOMPRESSOR(TVR)은 이젝터의 한 형태로, 고압 스팀을 이용해 저압의 폐증기를 재활용하는 장치입니다.
TVR은 고압 구동 스팀을 노즐을 통해 고속으로 분사하면서 저압의 증기를 유도시킵니다. 이때 두 증기 흐름은 흡입 챔버에서 균일하게 혼합되며, 구동 스팀의 에너지를 통해 저압 증기는 가속됩니다.
구동 유체와 흡입 유체 간의 운동량 교환으로 인해 흡입 증기가 유도되며, 디퓨저의 가장 좁은 부분에서는 균일한 혼합이 이루어집니다.
마지막으로 디퓨저의 팽창 부분에서 속도 에너지가 압력 에너지로 재변환됩니다. 결과적으로 고압과 저압 사이의 압력에서 방출됩니다.
Use Cases
식품/음료
우유, 과일즙, 시럽 농축 시 증발기의 에너지 절감
제약/바이오
약의 추출물, 아미노산, 발효액 등 저온 농축 공정에 사용
화학 산업
용액 농축, 폐수 농축 및 재활용 증발기에서 활용
해수담수화
해수를 증발시켜 담수화하는 공정에 사용
정유/석유화학
저압 증기 회수, 증기탑 하부의 증기 재활용
발전소/보일러
저압 배기 증기를 재압축하여 보일러에 재공급
Technial Data
