DESUPERHEATER
About the
DESUPERHEATER
일반적인 플랜트에서 사용되는 공정 증기(Process Steam)는 보일러에서 과열된 상태(포화 온도 이상)로 공급됩니다. 이때 증기의 실제 온도와 포화 온도의 차이를 '과열도(Superheat)'라고 합니다.
증기는 보일러에서 공정설비까지 이동하는 동안, 응축 발생이나 배관 외부의 열 손실로 인해 효율이 저하될 수 있습니다. 이를 방지하려면 적절한 과열 상태를 유지하는 것이 중요합니다.
하지만 실제로는 과열이 너무 높으면 열 에너지 전달 효율이 떨어지기 때문에, 증기 사용 공정 전단에서
Desuperheater를 사용하여 증기의 온도를 포화 온도에 가깝도록 조절합니다.
Desuperheater는 열교환기, 공정기기 또는 터빈 등으로 전달되는 증기의 에너지 효율을 높이고, 장비 보호에도 기여하는 핵심 장치입니다.
Advantage
포화 상태에 가까운 증기 공급으로 열교환 효율 향상
터빈, 열교관기 등 장비 보호
응축수 감소 및 증기 품질 제어로 공정 품질 유지
How it works
모든 Desuperheater는 기본적으로 동일한 원리로 작동합니다.
응축수 또는 공정수를 고온의 과열 증기 라인에 분사하여, 직접 접촉을 통해 물이 증발하며 증기의 온도를 낮추는 방식입니다. 주입된 물은 증발하면서 증기 내 열을 흡수하며 온도를 감소시키고, 출구 증기 온도는 증발되는 물의 양에 따라 정밀하게 제어됩니다. 이때, 가능한 한 증기 온도에 가까운 고온의 주입수를 사용하는 것이 바람직합니다.
이는 증기 온도를 낮추는 데 필요한 잠열을 효과적으로 흡수하여, 물이 증기 내에 완전히 증발하고 배관 내벽에 물방울이 맺히는 현상을 방지합니다.
결과적으로, Desuperheater는 증기 품질을 유지하고 열전달 효율을 극대화하며, 공정 장비의 보호에도 기여합니다.
Types of DESUPERHEATER
Spray Nozzle Type
노즐을 통해 증기 내에 물을 분사하고, 이를 미세한 안개 형태로 분무하여 증기와의 열교환을 통해 온도를 저감 시키는 방식으로 작동합니다.
노즐 설계에 따라 제어 성능이 결정되며, 정밀한 노즐 설계가 곧 높은 제어 정밀도로 이어집니다.
구조가 간단하여 시스템 전반에 걸쳐 압력 손실이 거의 없습니다.
이러한 단순한 구성과 높은 경제성 덕분에, 스프레이 노즐형은 시장 내에서 가장 보편적이고 경제적인 Desuperheater 중 하나로 평가받고 있습니다.

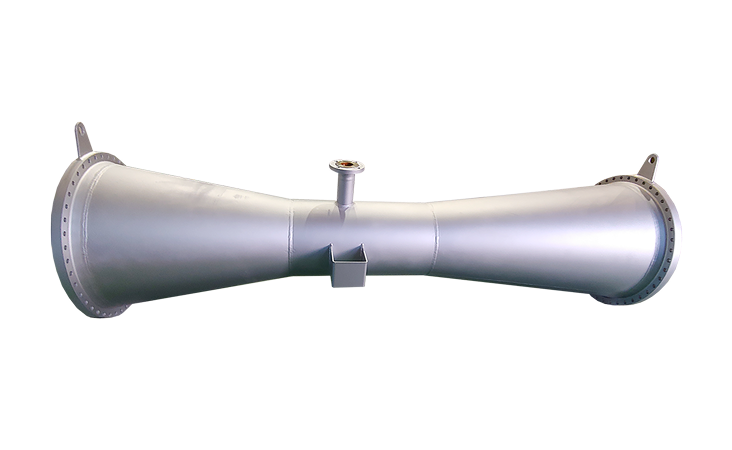

Venturi Nozzle Type
고압의 주입수가 확보되지 않을 때 이상적인 솔루션입니다.
필요한 주입수 압력은 증기압력보다 1kg/cm2 정도만 높으면 충분합니다.
경우에 따라 증기 압력과 동일한 수준의 수압으로도 작동이 가능합니다.
주입수가 직접 벤츄리 노즐로 유입되며, 노즐 내부에서 자연스럽게 물이 미세입자로 분무됩니다.
시스템 전체에서 압력 손실이 매우 적습니다.
Use Cases
발전소
과열증기를 포화상태로 조절하여 터빈 블레이드 보호, 증기 품질유지
정유/석유화학
반응 조건에 맞는 증기 온도 유지, 촉매보호, 공정 안정화
화학산업
온도에 민감한 반응기에 과열 증기 대신 포화 증기공급
플랜트
공정 전반에 필요한 일정 온도의 증기 공급
식품/유제품
일정한 온도의 증기로 식품 품질 균일화 및 안전성 확보
제지 산업
종이 건조용 증기의 온도 제어로 건조 품질 향상

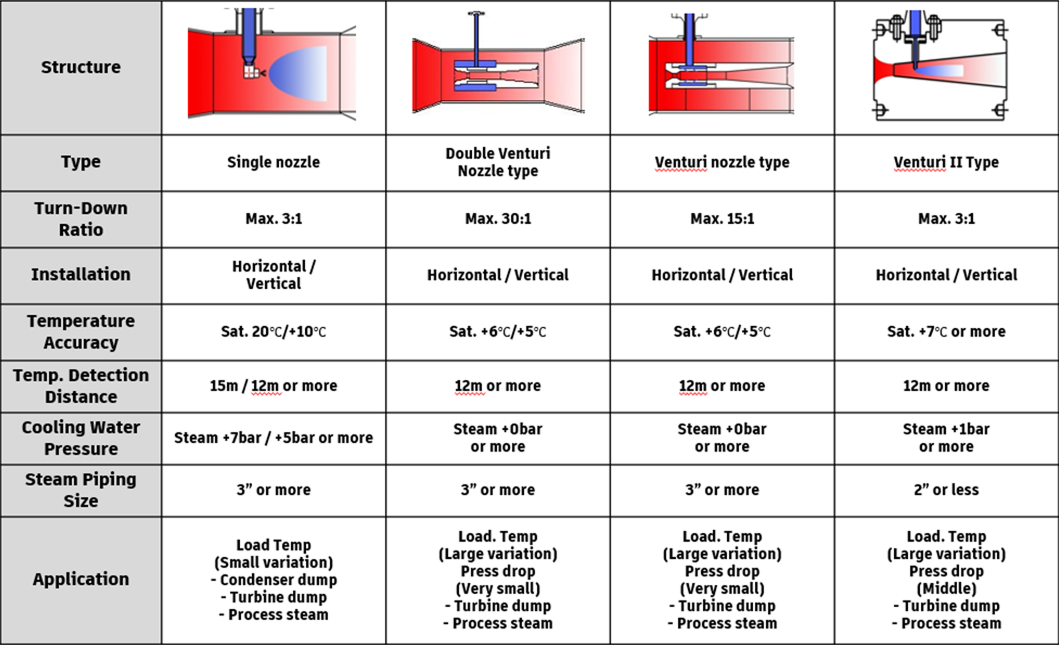

Technial Data
